Como interpretar esquemas elétricos: análise do circuito dos aquecedores da sonda lambda

No dia a dia da oficina, entender um esquema elétrico pode ser a diferença entre perder horas num diagnóstico ou resolver rapidamente o problema. Vamos explorar juntos uma análise prática com foco nos aquecedores das sondas lambda e como interpretar corretamente os sinais e conexões no esquema elétrico.

Comece pela simbologia e alimentação

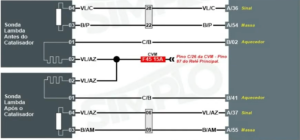

Ao analisar o esquema (simulação), de cara nos deparamos com uma combinação F45 de 15 amperes (Figura 1). Isso já é um bom indicativo: temos aí um sinal positivo, vindo direto da alimentação do sistema.

Esse positivo constante é o responsável por alimentar os dois aquecedores das sondas. Ou seja, os aquecedores já estão energizados, e o controle para que eles aqueçam de fato vem da central.

A função do módulo de controle

Nos módulos identificados como B41 e B02 (Figura 1), você verá os pinos de controle. A central, nesses casos, envia um sinal PWM (modulação por largura de pulso). A função desse sinal é acelerar o aquecimento da sonda, permitindo que ela entre rapidamente em modo de trabalho ativo, otimizando a leitura de gases.

Entenda os pinos e seus papéis

• Pino 28: sinal da sonda pré-catalisador
• Pino 22: massa da sonda pré
• Pino 06: sinal da sonda pós-catalisador
• Pino 09: massa da sonda pós

Esses pinos se conectam com a central através de conectores auxiliares, também conhecidos como conectores de conveniência.

⚠️ Atenção aos conectores auxiliares

No meio do caminho entre a central e os componentes, sempre fique atento aos conectores. Eles podem parecer simples, mas um mau contato ou oxidação pode ser suficiente para gerar falha de sinal ou ausência de massa — e isso interfere diretamente na leitura da sonda.

Por isso, ao encontrar um retângulo no meio do circuito, identifique como um conector auxiliar. Muitos deles são conectores maiores de até 28 pinos, e conhecer a numeração correta facilita muito os testes.

Dicas de teste e diagnóstico

Para verificar se está tudo funcionando corretamente, siga essas recomendações:

• Teste de continuidade entre os pinos da central e o componente.
• Verifique curto para positivo e curto para negativo nos fios.
• Se houver falha, inspecione o conector auxiliar antes de condenar o sensor ou o módulo.

Ter o esquema elétrico em mãos é essencial, mas saber interpretar os sinais, pinos e conectores auxiliares faz toda a diferença. Use os Manuais Técnicos SIMPLO como guia em diagnósticos envolvendo os aquecedores da sonda lambda, e você vai ganhar tempo e assertividade na bancada.
