A evolução dos sistemas eletrônicos e eletromecânicos nos veículos modernos trouxe novos desafios para o diagnóstico automotivo. Hoje, identificar falhas com rapidez, precisão e segurança exige muito mais do que a simples leitura de códigos de erro. Nesse cenário, o analisador de motor se destaca como uma das ferramentas mais completas e estratégicas para o reparador moderno.
Neste artigo, você vai entender como funciona o analisador de motor, quais são suas principais aplicações práticas e por que ele se tornou indispensável no diagnóstico de motores de combustão interna, agregando eficiência e credibilidade à rotina da oficina.
O que é um analisador de motor?

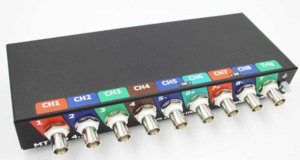

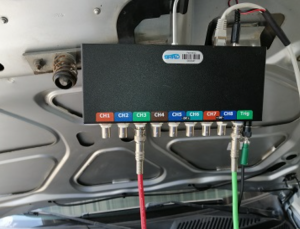

De forma objetiva, o analisador de motor é um osciloscópio automotivo avançado, desenvolvido especificamente para o diagnóstico de motores e sistemas veiculares, independentemente da marca ou modelo do veículo.
Essa ferramenta permite visualizar e interpretar sinais elétricos e fenômenos dinâmicos do motor, como:
-
Funcionamento de sensores e atuadores
-
Sinais de rotação e sincronismo
-
Variações de pressão interna do motor
-
Comportamento do sistema de ignição
-
Eficiência volumétrica dos cilindros
O grande diferencial do analisador de motor está no seu software dedicado, que reúne diversas funções em uma única plataforma, entre elas:
-
Osciloscópio automotivo
-
Analisador de espectro
-
Testes específicos para sinais automotivos
-
Análise da tensão secundária de ignição
-
Teste de compressão relativa
-
Análise de pressão no cilindro
-
Testes de bateria, partida e sistema de carga
-
Teste de equilíbrio de cilindros
Com esses recursos, o diagnóstico se torna mais rápido, assertivo e baseado em dados reais, reduzindo retrabalho e evitando a substituição desnecessária de componentes.
Tecnologia não substitui conhecimento técnico
Apesar de toda a tecnologia embarcada, é importante reforçar: o analisador de motor não substitui o conhecimento técnico do reparador. Para aplicar corretamente os scripts e interpretar os gráficos gerados pelo equipamento, é essencial dominar os princípios de funcionamento do motor.
Por isso, antes de avançar para os testes práticos, vamos revisar alguns conceitos fundamentais que sustentam a lógica de diagnóstico do analisador de motor.

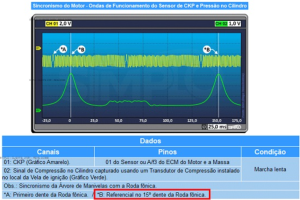

Sensor de posição e rotação do virabrequim (CKP)
O sensor de posição e velocidade do virabrequim, conhecido como CKP, é responsável por informar à unidade de comando do motor (UCE):
-
A posição angular do virabrequim
-
A rotação instantânea do motor
Esse sinal é essencial tanto para a partida quanto para o funcionamento contínuo do motor. Dependendo da aplicação, o CKP pode ser do tipo:
-
Indutivo (magnético)
-
Efeito Hall
-
Óptico
Na maioria dos sistemas, o reconhecimento do ponto morto superior (PMS) ocorre por meio da ausência ou modificação de dentes na roda fônica, permitindo que a UCE identifique com precisão a posição do pistão do primeiro cilindro.

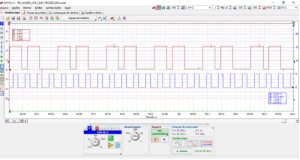

Sinais de posição e sincronismo do motor
Embora o sinal do CKP forneça informações de rotação e posição, muitos sistemas exigem que a UCE identifique também:
-
Qual cilindro está em combustão
-
Em qual tempo do motor o pistão se encontra
Essa informação é fornecida pelo sensor de fase, responsável pelo sincronismo entre o virabrequim e o comando de válvulas. Esse sincronismo é essencial para:
-
Controle da injeção sequencial
-
Funcionamento do comando variável de válvulas
-
Monitoramento de desgaste ou desalinhamento da correia ou corrente de distribuição
Quando o desvio angular ultrapassa os limites definidos pelo fabricante, a UCE registra um código de falha e aciona a luz de anomalia no painel.

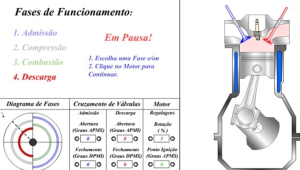

Cruzamento de válvulas (overlap)

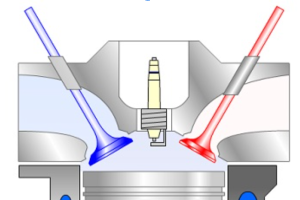

O cruzamento de válvulas, também conhecido como sobreposição, ocorre quando as válvulas de admissão e escape permanecem abertas simultaneamente por um curto período.
Esse fenômeno tem como principais objetivos:
-
Melhorar a expulsão dos gases queimados
-
Aumentar a eficiência volumétrica do motor
A duração e o momento do cruzamento são definidos no projeto do motor e variam conforme a rotação. Em motores com comando variável, esse ângulo pode ser ajustado dinamicamente para otimizar desempenho, consumo e emissões.
Compreender esse conceito é fundamental para interpretar corretamente os gráficos do analisador de motor, especialmente nos testes de pressão no cilindro e análise de sincronismo mecânico.
Estudo de caso: diagnóstico com analisador de motor

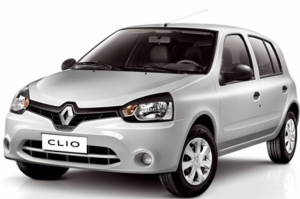

Um veículo equipado com motor 1.0 16 válvulas apresentava baixo desempenho e consumo elevado de combustível. Diante desse cenário, o primeiro procedimento foi a realização do teste de equilíbrio de cilindros.

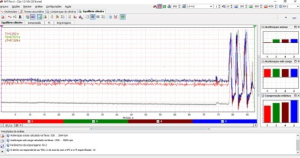

Esse teste avalia a eficiência individual de cada cilindro em três condições:
-
Marcha lenta
-
Aceleração
-
Desaceleração
Para isso, o analisador utiliza:
-
O sinal do sensor CKP
-
O sinal de ignição do primeiro cilindro (trigger)

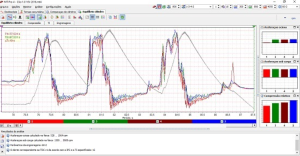

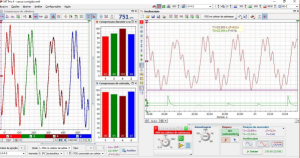

Após o processamento dos dados, o equipamento indicou claramente que o cilindro 1 apresentava desempenho inferior em todas as condições analisadas, apontando para uma falha localizada.
Diagnóstico preciso sem desmontagem
Antes de qualquer intervenção mecânica, o reparador seguiu uma sequência lógica de diagnóstico:
-
Verificação do sincronismo mecânico, confirmando o alinhamento correto
-
Teste dos bicos injetores, que apresentaram funcionamento uniforme
-
Teste do sistema de ignição, descartando falhas elétricas

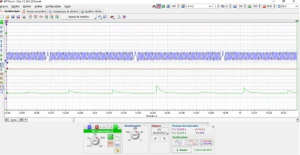

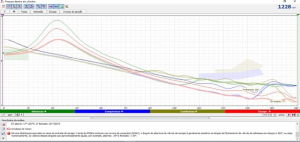

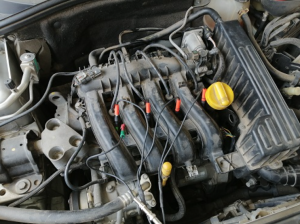

Somente após eliminar essas possibilidades foi realizado o teste com transdutor de pressão no cilindro.
O resultado mostrou que o cilindro 1 apresentava menor valor de vácuo, confirmando a presença de um problema mecânico interno, como falha de vedação, válvula defeituosa ou desgaste de anéis de pistão.
Vantagens do analisador de motor no diagnóstico automotivo
Este estudo de caso demonstra claramente os benefícios do uso do analisador de motor na oficina:
-
Diagnóstico preciso sem necessidade de desmontagem
-
Redução significativa do tempo de serviço
-
Maior assertividade técnica
-
Eliminação de trocas desnecessárias de componentes
-
Aumento da credibilidade da oficina junto ao cliente

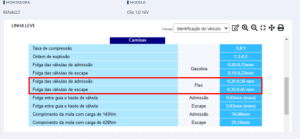

Mais do que uma ferramenta, o analisador de motor é um aliado estratégico do reparador moderno, que busca eficiência, profissionalismo e diagnósticos fundamentados em dados reais. Entretanto, antes de sair removendo o cabeçote, nos informamos através da consulta da literatura técnica que esse veiculo tem regulagem de válvulas.
Com estas valiosas informações partimos para a regulagem de folga das válvulas.
Realmente uma das válvulas estava com a regulagem fora dos parâmetros. Fizemos os devidos ajustes e realizamos uma nova captura com o transdutor na admissão.

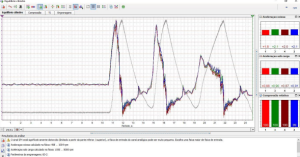

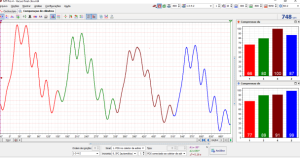

Fizemos para concluir o diagnóstico novamente o script de equilibrio de cilindros.
E assim, confirmamos a eficiência do diagnóstico.
