Estudo de caso real demonstra como a análise de sinais elétricos e o uso correto da literatura técnica permitem identificar falhas com precisão e evitar trocas desnecessárias de componentes.
O uso estratégico da literatura técnica — especialmente esquemas elétricos e ondas de referência analisadas por meio do osciloscópio — representa hoje um divisor de águas na rotina das oficinas modernas. Em um cenário de crescente complexidade eletrônica, interpretar corretamente esses dados é o que separa o diagnóstico assertivo da simples substituição por tentativa e erro.
Neste estudo de caso, originado no suporte técnico do Simplo, apresentamos a resolução precisa de uma falha no sistema de comando variável de válvulas (VVT) em um VW Gol 1.0 12V. A abordagem adotada permitiu identificar a causa raiz do defeito, eliminar retrabalho e aumentar significativamente a eficiência do reparo.
Identificação da falha – VW Gol 1.0 12V MPI TotalFlex (2016–2018)
- Sistema de gerenciamento eletrônico: Bosch ME 17.5.24 – CSEA

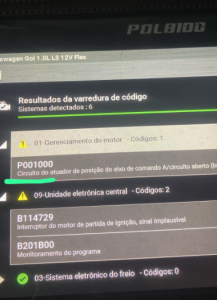

- Código de falha: P001000 – Circuito aberto no atuador do comando de admissão (VVT)
O reparador Gabriel entrou em contato com o suporte técnico após identificar o código de falha relacionado ao atuador de fase do comando de válvulas de admissão. A partir desse ponto, foi iniciada uma sequência lógica e estruturada de diagnóstico.
Análise do sincronismo virtual do motor

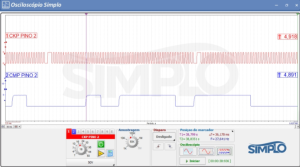

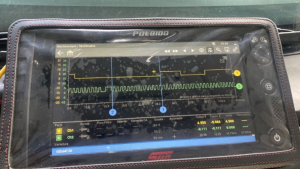

Como primeira etapa, foi realizada a captura do sincronismo virtual utilizando o osciloscópio. A forma de onda obtida foi comparada diretamente com a referência técnica disponível no manual OSCI da Simplo.
A análise dos sinais do sensor de rotação (CKP) e do sensor de fase (CMP) demonstrou sincronismo perfeito entre ambos, descartando qualquer possibilidade de desalinhamento mecânico da corrente de distribuição. Essa validação foi fundamental para direcionar o diagnóstico exclusivamente para o campo eletroeletrônico.
Avaliação do sinal de controle do atuador VVT

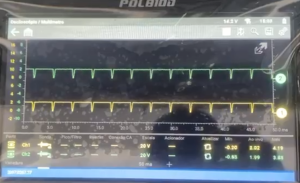

Com a integridade mecânica confirmada, o próximo passo foi a análise do sinal PWM de controle do atuador VVT. Para isso, foram utilizados dois canais do osciloscópio:
- Canal 1 (verde): conectado diretamente ao terminal do atuador;
- Canal 2 (amarelo): conectado ao pino correspondente na ECU.

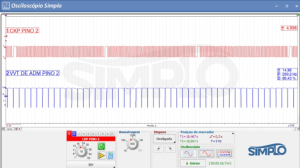

A forma de onda capturada foi imediatamente confrontada com a referência técnica do sistema. Nesse momento, foi identificada uma anomalia crítica: a tensão máxima do sinal de controle atingia apenas 2 V, quando o valor esperado, conforme o padrão, deveria estar próximo da tensão de alimentação do sistema, em torno de 14 V com a bateria plenamente carregada.
Esse desvio indicava claramente que o problema não estava na lógica de comando da ECU, mas em uma limitação elétrica no circuito.
Verificação da alimentação do atuador

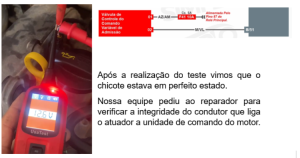

Para isolar a origem da falha, o reparador recorreu ao esquema elétrico do sistema VVT. Com base nesse mapeamento, foi realizada a medição da tensão de alimentação diretamente no pino positivo do atuador.
O resultado mostrou tensão nominal correta, confirmando que a linha de alimentação estava íntegra e que o defeito se concentrava exclusivamente no circuito de comando.
Teste de continuidade da linha de comando

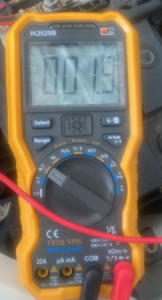

Avançando no diagnóstico, foi solicitado o teste de continuidade entre o pino de comando da ECU e o terminal do atuador VVT. Utilizando o multímetro em escala de resistência, foi identificado um valor elevado, incompatível com o padrão esperado para circuitos de comando eletrônico.

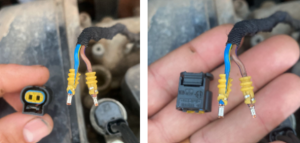

A inspeção visual revelou a causa do problema: o terminal do conector do atuador estava quase rompido, provocando mau contato intermitente. Esse tipo de falha cria um ponto de alta resistência elétrica, reduzindo drasticamente a tensão do sinal PWM e resultando no acionamento do código de falha.
Correção do defeito e validação com osciloscópio
Após a substituição do conector danificado, um novo teste de continuidade foi realizado. O circuito passou a apresentar resistência inferior a 2 ohms, valor considerado ideal para esse tipo de aplicação.

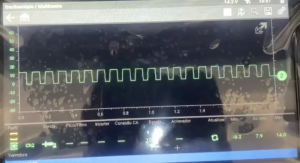

Com o sistema reparado, uma nova captura foi feita com o osciloscópio. O sinal PWM de controle do atuador VVT passou a apresentar:
- Tensão máxima de aproximadamente 14 V;
- Frequência e duty cycle compatíveis com os parâmetros de referência;
- Comportamento estável em marcha lenta.
Esses dados confirmaram a restauração completa da integridade elétrica do sistema.
Teste final e confirmação do reparo
Após a correção, o código de falha foi apagado com o scanner automotivo e o veículo submetido a um teste de rodagem completo. O código P001000 não retornou, comprovando que a causa raiz do defeito era exclusivamente o mau contato no conector do atuador VVT.
Considerações técnicas sobre a metodologia aplicada
Este caso evidencia, de forma prática, a importância da leitura crítica de sinais com o osciloscópio associada ao uso correto da literatura técnica. A sequência lógica aplicada no diagnóstico seguiu os seguintes passos:
- Validação mecânica por meio do sincronismo virtual;
- Avaliação do sinal eletrônico de controle PWM;
- Verificação elétrica detalhada (alimentação, continuidade e resistência);
- Correção pontual do componente defeituoso;
- Validação dinâmica com osciloscópio.
Ao dominar essa metodologia, o reparador reduz significativamente o tempo de diagnóstico, evita substituições desnecessárias de componentes e aumenta a confiança do cliente no serviço prestado.
A importância da abordagem sistemática no diagnóstico eletrônico
Falhas intermitentes, como mau contato em conectores, estão entre as mais desafiadoras do diagnóstico automotivo. Muitas vezes, elas não se manifestam de forma constante e passam despercebidas em análises baseadas apenas em leitura de scanner.
É justamente nesse cenário que o osciloscópio assume papel central. Ao permitir a visualização dinâmica dos sinais elétricos, ele revela comportamentos anormais que não seriam identificados apenas por medições estáticas de tensão ou resistência.
A interpretação da forma de onda como diferencial técnico
Comparar a forma de onda capturada com a referência técnica permite mais do que verificar valores corretos: possibilita interpretar o comportamento real do sistema. No caso do VVT, variações de frequência e duty cycle fazem parte da estratégia normal de controle da ECU. Já quedas abruptas de tensão, como as observadas neste caso, indicam claramente defeitos físicos, tais como:
- Resistência elevada nos terminais;
- Conectores danificados ou oxidados;
- Falhas de continuidade;
- Circuitos parcialmente abertos.
Esquema elétrico: o mapa do diagnóstico
O esquema elétrico é um recurso indispensável no diagnóstico moderno. Ele orienta o técnico sobre onde medir, quais pinos analisar e como os circuitos se interligam. Neste caso, seu uso correto permitiu localizar rapidamente a falha, encurtando o tempo de diagnóstico e aumentando a confiabilidade do reparo.
Valor agregado ao cliente e à oficina
Do ponto de vista do cliente, um diagnóstico rápido, preciso e bem fundamentado transmite confiança, reduz custos e minimiza o tempo de imobilização do veículo. Para a oficina, essa abordagem eleva o padrão técnico, reduz retrabalho, fideliza clientes e fortalece a imagem profissional no mercado.
Conclusão
A integração entre esquema elétrico, ondas de referência, osciloscópio e uma metodologia lógica de investigação é, hoje, o caminho mais seguro para o diagnóstico preciso de sistemas eletrônicos automotivos. Este caso demonstra que o conhecimento técnico aplicado, aliado às ferramentas corretas, é capaz de elevar o nível da oficina, garantir reparos assertivos e sustentar o crescimento profissional no setor de reparação automotiva.
