Sensor Inteligente de Bateria (IBS): Entenda o Funcionamento, Leitura e Recalibração

O avanço da tecnologia embarcada nos veículos modernos trouxe uma série de dispositivos inteligentes que otimizam o desempenho e a segurança do sistema elétrico. Um desses componentes fundamentais é o Sensor Inteligente de Bateria (IBS). Neste artigo, vamos explicar de forma prática e técnica como ele funciona, qual sua importância nos sistemas atuais e como realizar a recalibração de maneira correta.





O que é o Sensor IBS?

O IBS (Intelligent Battery Sensor) é um sensor responsável por monitorar com precisão três parâmetros cruciais da bateria:

• Corrente (entrada e saída)
• Tensão
• Temperatura da bateria

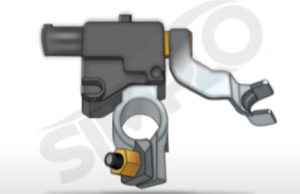

Ele é instalado diretamente no polo negativo da bateria e possui um resistor de baixa resistência (shunt), que provoca uma pequena queda de tensão. Essa variação é analisada por um microcontrolador interno que determina o fluxo de corrente.

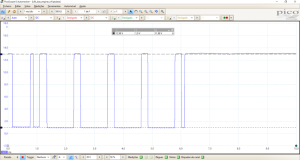

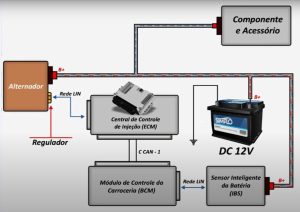

Além disso, o IBS possui sensores integrados para temperatura e um circuito de alimentação, com comunicação via rede LIN — um protocolo dedicado à troca de dados entre o sensor e os módulos de controle do veículo, como a central de injeção eletrônica ou a central de carroceria.





Função e Relevância do IBS no Veículo

O IBS é fundamental para o gerenciamento inteligente da bateria, especialmente em veículos equipados com:

• Sistema Start-Stop
• Baterias AGM (Absorbent Glass Mat) – mais sensíveis à sobrecarga
• Sistemas de regeneração de energia

As informações enviadas pelo IBS permitem que os módulos eletrônicos façam uma leitura precisa do:

• Estado de Carga (SoC)
• Estado de Saúde (SoH)

Esses dados são essenciais para decisões como acionar o motor de partida no momento correto, reduzir consumo de energia em desaceleração, proteger a bateria de sobrecargas e otimizar a durabilidade do sistema.

Recalibração do Sensor IBS

Quando o IBS é desenergizado — seja por substituição da bateria, remoção do sensor ou falha no sistema — ele entra em modo de reaprendizado.

Como fazer a recalibração?

O procedimento é simples, mas exige atenção ao tempo entre as partidas:



• Realizar 5 partidas do motor
• Entre cada partida, o veículo deve permanecer desligado por 8 horas

Esse intervalo é necessário para que o sensor faça a leitura completa da descarga natural da bateria e restabeleça os parâmetros de carga e saúde com precisão.

Leitura via Scanner

Com um scanner automotivo compatível, o mecânico pode acessar informações valiosas fornecidas pelo IBS:



• Tensão da bateria
• Corrente de carga/descarga
• Temperatura da bateria
• Estado de carga e saúde

Essas leituras são essenciais para diagnósticos rápidos e assertivos, especialmente quando há falhas no sistema de carga, funcionamento anormal do start-stop ou queixas de dificuldade na partida.

Exemplo prático: Honda HR-V



No manual da injeção eletrônica (Simplo) da Honda HR-V, o sensor IBS aparece com duas alimentações pela linha 30 (via fusível), um terceiro pino ligado à rede LIN, interligado ao módulo do motor e ao alternador.

Com isso, as informações fluem para o módulo responsável que realiza o controle fino do sistema de carga, garantindo estabilidade nas partidas e eficiência energética em diferentes condições de uso.

O Sensor Inteligente de Bateria é um componente indispensável nos veículos modernos. Ele não apenas monitora, mas também comunica e armazena dados essenciais para o sistema elétrico funcionar com eficiência e segurança.

Saber interpretar as informações do IBS e realizar sua recalibração correta pode ser o diferencial entre um diagnóstico impreciso e um reparo eficaz.

Dica final: Sempre que houver substituição de bateria ou manutenção no sistema elétrico, verifique se o IBS foi desenergizado e siga corretamente o processo de reaprendizado.
